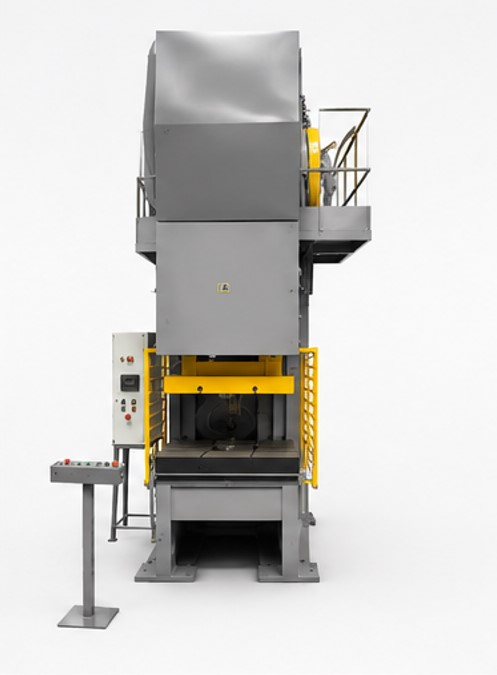

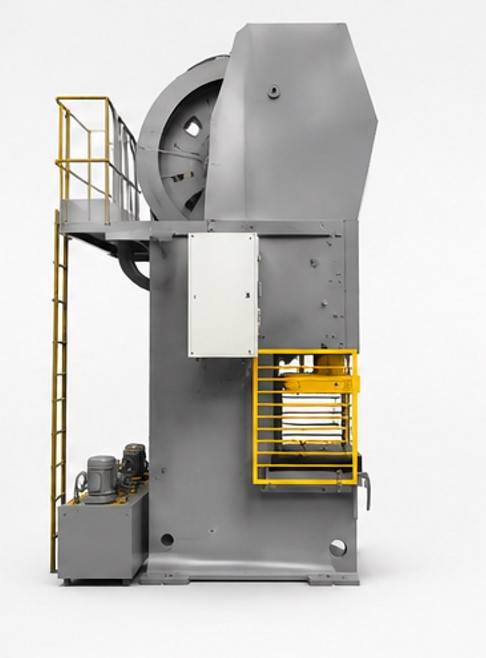

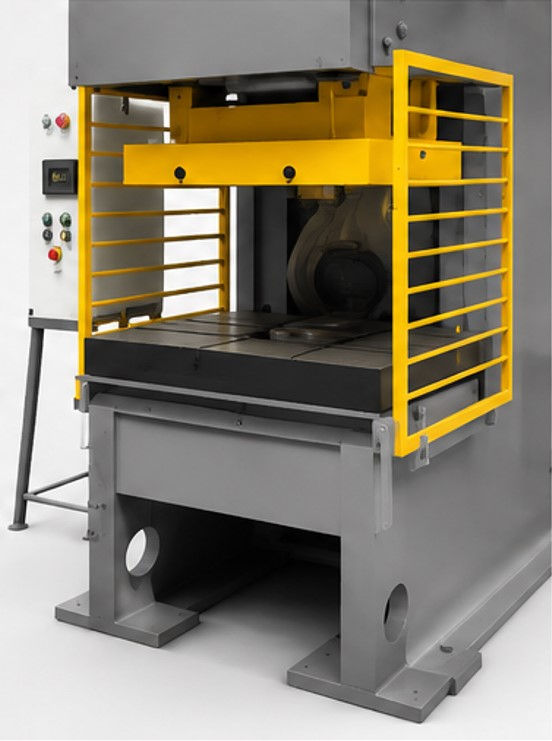

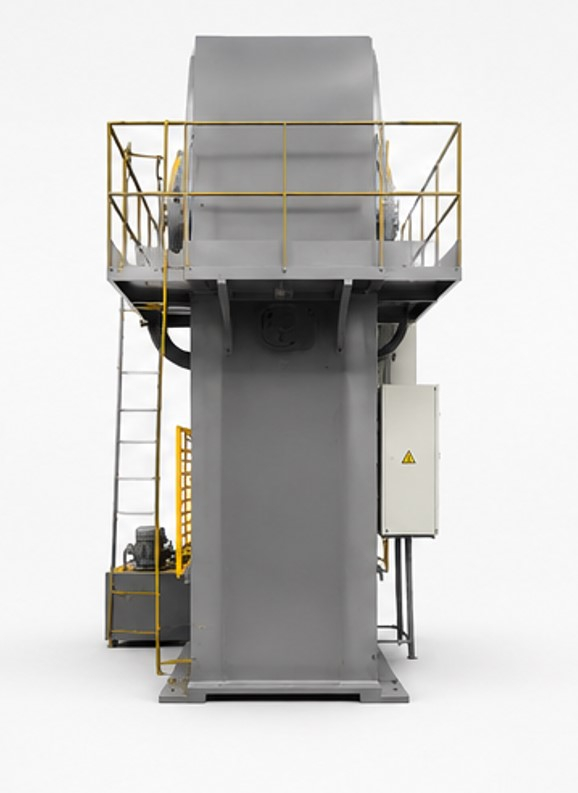

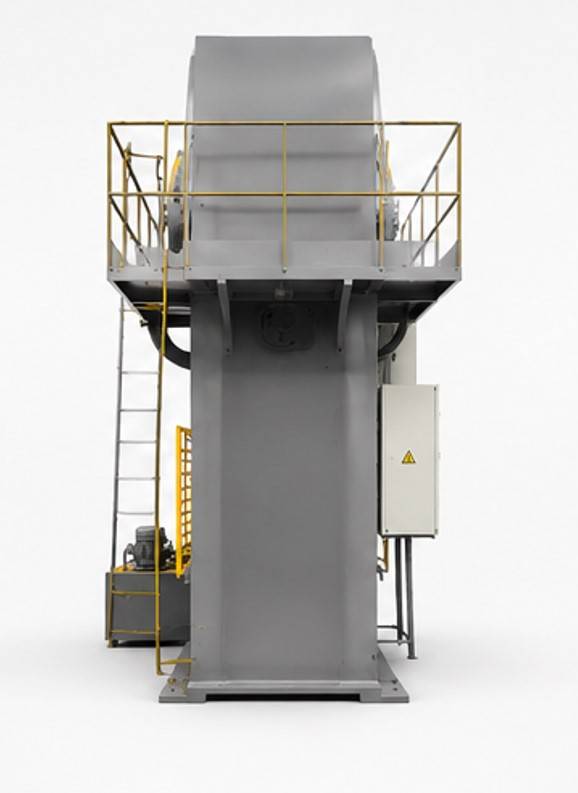

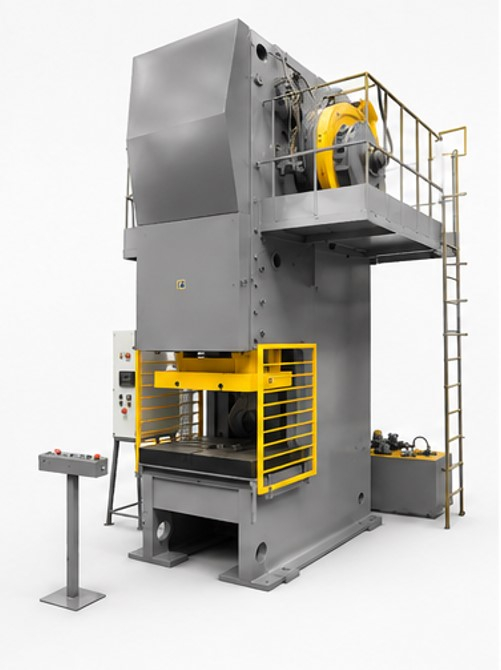

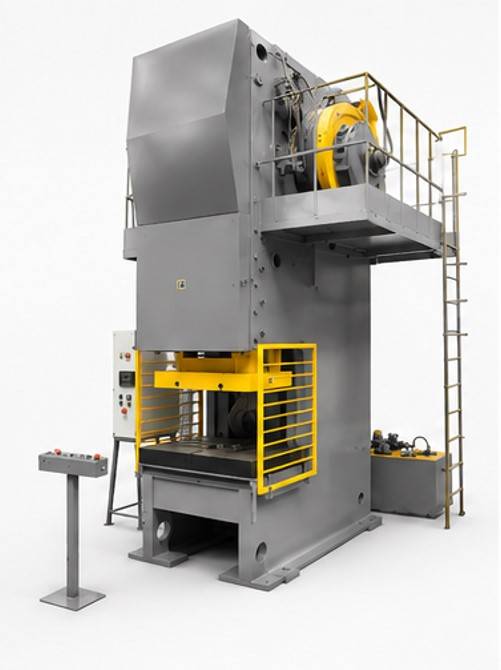

Пресс кривошипный КГ2134 250 тонн
Кривошипный пресс КГ2134 предназначен для выполнения операций холодной листовой штамповки: вырубки, пробивки, гибки, вытяжки и формовки металлических изделий. Оборудование применяется как в самостоятельной работе, так и в составе автоматизированных производственных линий. Пресс отличается высокой производительностью, надежностью и широко используется на предприятиях машиностроения, металлообработки и строительной индустрии.
Пресс кривошипный КГ2134: назначение, режимы работы и технологические возможности
Назначение пресса КГ2134
Кривошипный пресс КГ2134 предназначен для выполнения широкого спектра операций холодной листовой штамповки, включая вырубку, пробивку, гибку, вытяжку и другие процессы обработки металла. Оборудование может использоваться как самостоятельная производственная единица, так и интегрироваться в автоматизированные линии и комплексы для механизации производственных процессов.
Благодаря высокой производительности и надежности пресс КГ2134 востребован на предприятиях автомобильной, тракторной, транспортной, железнодорожной, судостроительной и ракетно-космической промышленности. Оборудование широко применяется на участках листовой штамповки предприятий оборонно-промышленного комплекса, а также на производствах, выпускающих строительный крепеж, подвесы, кляммеры, маячковые профили, фасадные системы и другие металлические изделия.
Режимы работы пресса КГ2134
Одиночный ход
Режим предназначен для выполнения операций со штучными заготовками при ручной загрузке и выгрузке деталей. Управление осуществляется с помощью двуручного кнопочного пульта, обеспечивающего безопасность оператора.
Для обработки листового металла, полосы или крупногабаритных заготовок предусмотрена возможность управления от педали, что позволяет оператору удерживать заготовку обеими руками во время работы.
Непрерывный ход
Данный режим используется при работе пресса в составе автоматизированных производственных линий. Управление осуществляется кнопочным способом, а цикл штамповки выполняется непрерывно без участия оператора.
Толчковый режим
Применяется при наладке оборудования и установке штамповой оснастки. Позволяет точно позиционировать ползун для выполнения регулировочных работ.
Ручной поворот
Используется во время наладки пресса для точного перемещения ползуна. Перемещение осуществляется вручную путем вращения маховика при включенной муфте-тормозе.
Технологические операции
Пресс КГ2134 позволяет выполнять широкий перечень разделительных операций:
- отрезку;
- разрезку с отходом и без отхода;
- вырубку;
- надрезку;
- проколку;
- пробивку отверстий;
- обрезку;
- зачистку;
- высечку;
- просечку.
Кроме того, оборудование эффективно выполняет различные формоизменяющие операции:
- гибку;
- завивку;
- калибровку;
- правку;
- вытяжку;
- вытяжку с утонением стенок;
- комбинированную вытяжку;
- отбортовку;
- раздачу;
- обжим;
- рельефную формовку;
- закатку;
- чеканку;
- скручивание.
Технические возможности пресса
Размеры обрабатываемых заготовок и точность получаемых деталей определяются следующими параметрами:
- размерами штампового пространства;
- величиной хода ползуна;
- допустимым усилием на ползуне;
- прочностью основных узлов и деталей пресса;
- энергией технологической операции за один рабочий ход;
- требованиями нормативов точности для данного класса оборудования.
Высокая жесткость конструкции, стабильность рабочих параметров и возможность работы в составе автоматизированных комплексов делают кривошипный пресс КГ2134 эффективным решением для серийного и массового производства изделий из листового металла.
| Наименование | Значение |
|---|---|
| Номинальное усилие пресса, кН | 2500 |
| Размеры стола, мм | 1120*750 |
| Ход ползуна, мм | 200...25 |
| Расстояние между стойками станины в свету, мм | 560 |
| Наибольшее расстояние между столом и ползуном, мм | 560 |
| Размер отверстия в столе, мм | 530*360 |
| Диаметр отверстия в столе, мм | 480 |
| Расстояние от оси ползуна до станины, мм | 400 |
| Мощность привода | 25 |
| Габариты (Д×Ш×В) | 2500*2700*4300 |
| Масса | 21800 |
Стандартная комплектация кривошипного пресса КГ2134 включает:
- станину пресса в сборе;
- ползун с механизмом регулировки;
- кривошипно-шатунный механизм;

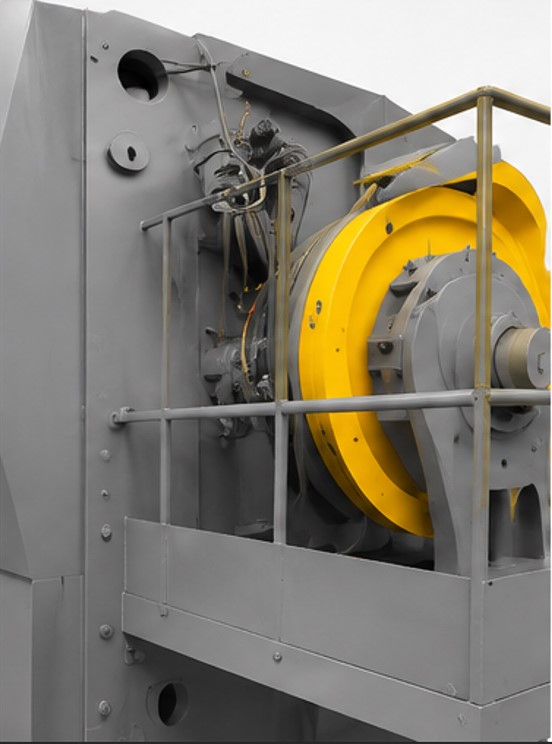

- маховик;
- пневматическую муфту-тормоз;
- главный электродвигатель;
- систему централизованной смазки;
- электрооборудование и шкаф управления;
- кнопочный пост управления;
- педаль управления (при наличии в исполнении);
- защитные ограждения рабочей зоны;
- комплект технической документации (паспорт, руководство по эксплуатации, электрические схемы).
По требованию Заказчика пресс может дополнительно комплектоваться:
- частотным преобразователем;
- системой автоматической подачи материала;
- разматывателем и правильным устройством;
- световыми барьерами безопасности;
- устройствами удаления отходов;
- штамповой оснасткой;
- системой автоматизации и интеграции в производственную линию.
