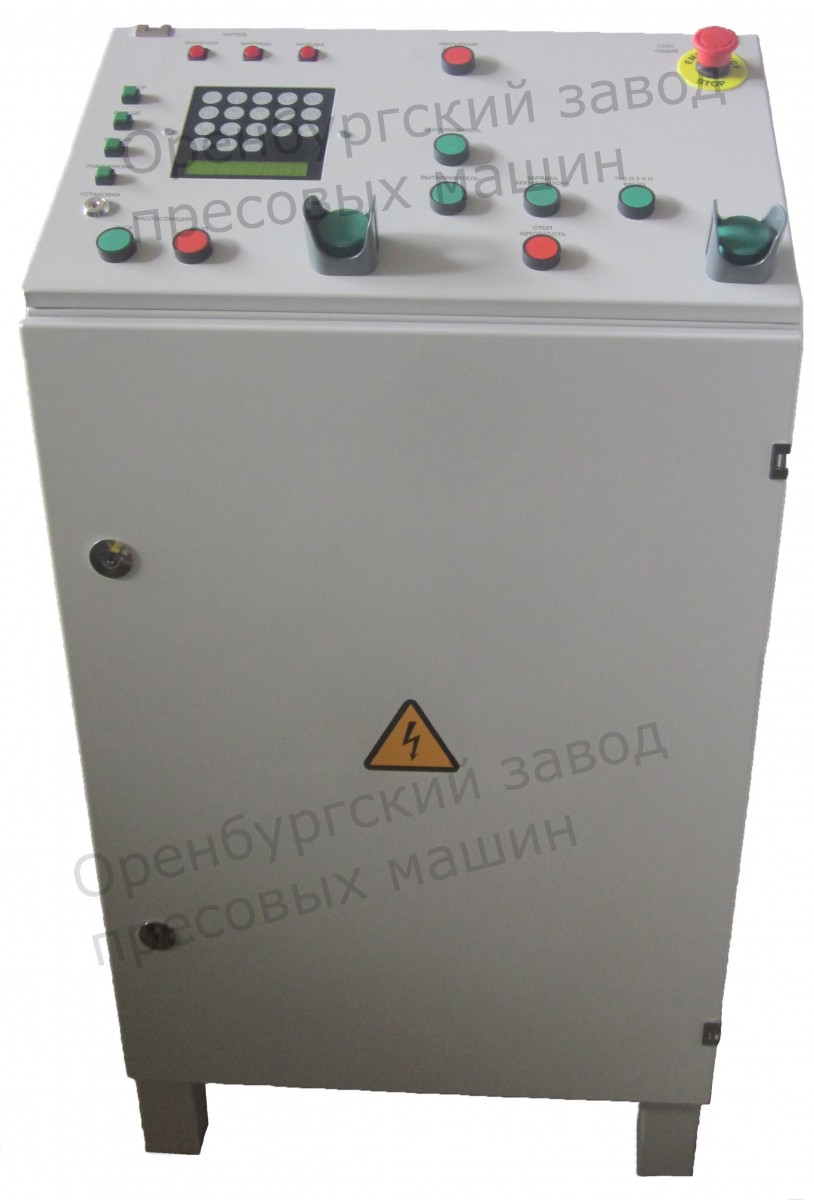

Шкаф управления прессом может иметь различную форму, функциональность, конструктивное исполнение и панель оператора. Все изделия соответствуют действующим в нашей стране производственным нормам и государственным стандартам.

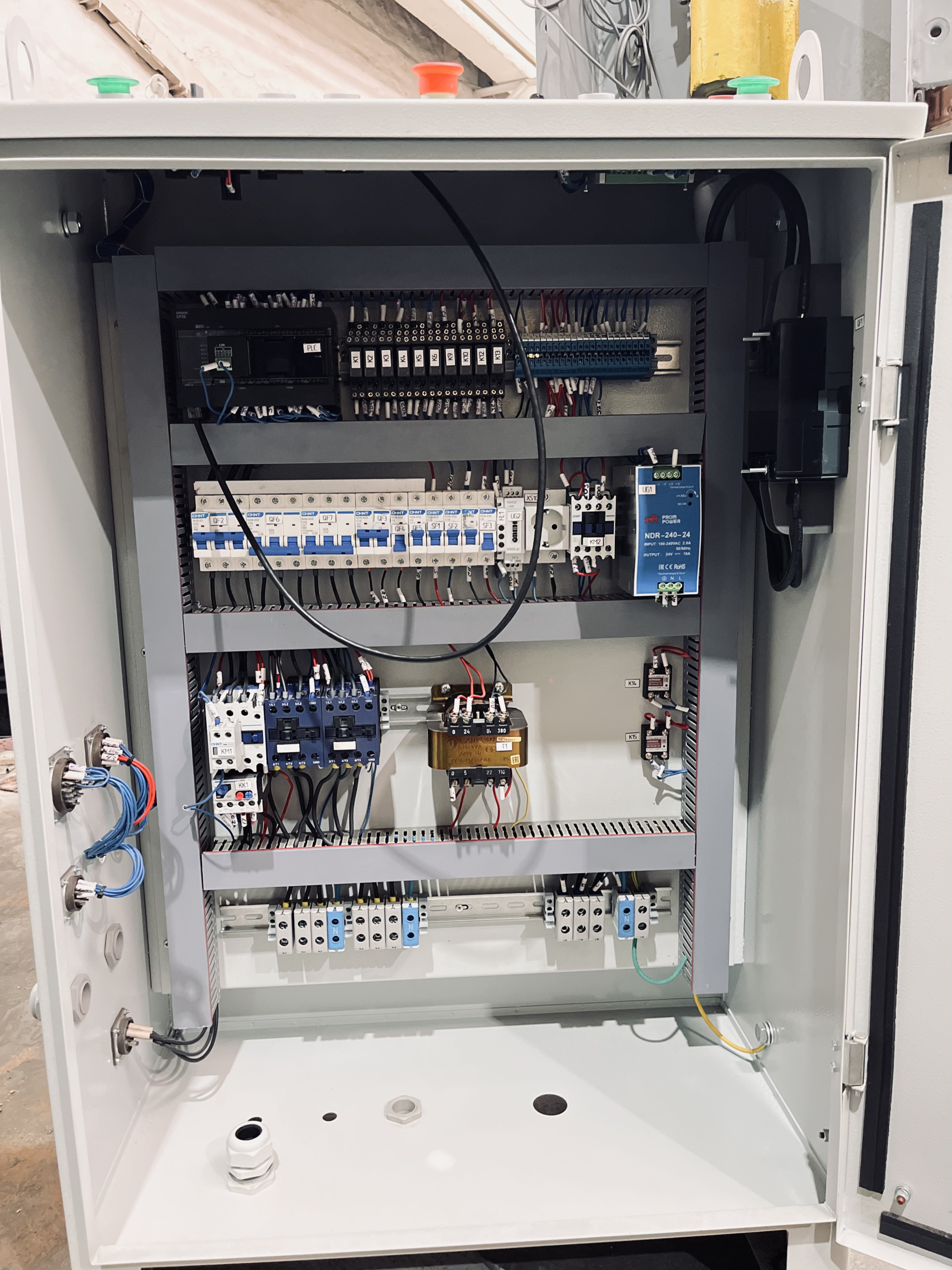

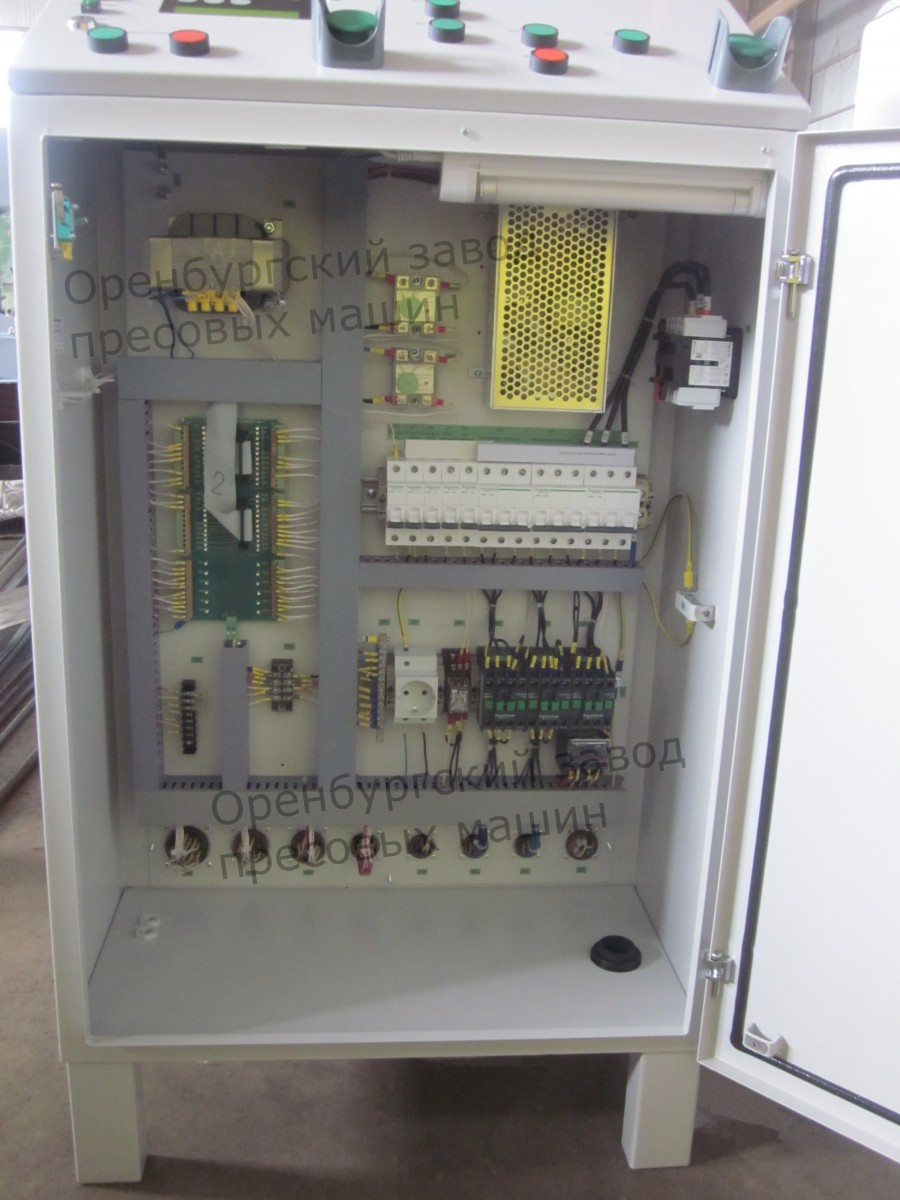

Шкаф управления механическим или гидравлическим прессом состоит из следующих элементов:

• Устройства плавного пуска оборудования.
• Контроллеры, обеспечивающие заданный режим работы и проверяющий исправность устройства в процессе функционирования.
• Автоматические выключатели для защиты от коротких замыканий и поражения электрическим током.
• Аппаратура для коммутации.

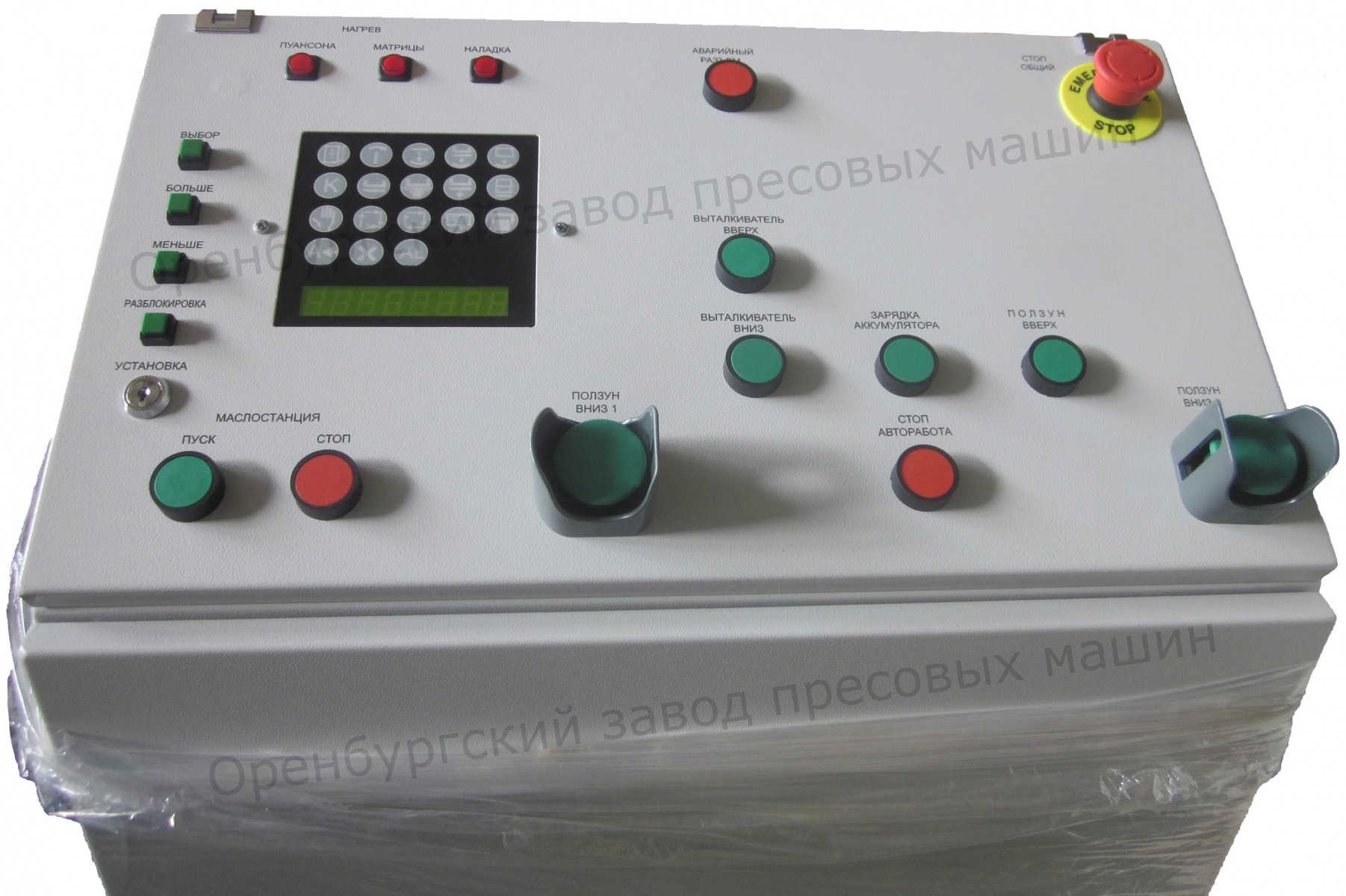

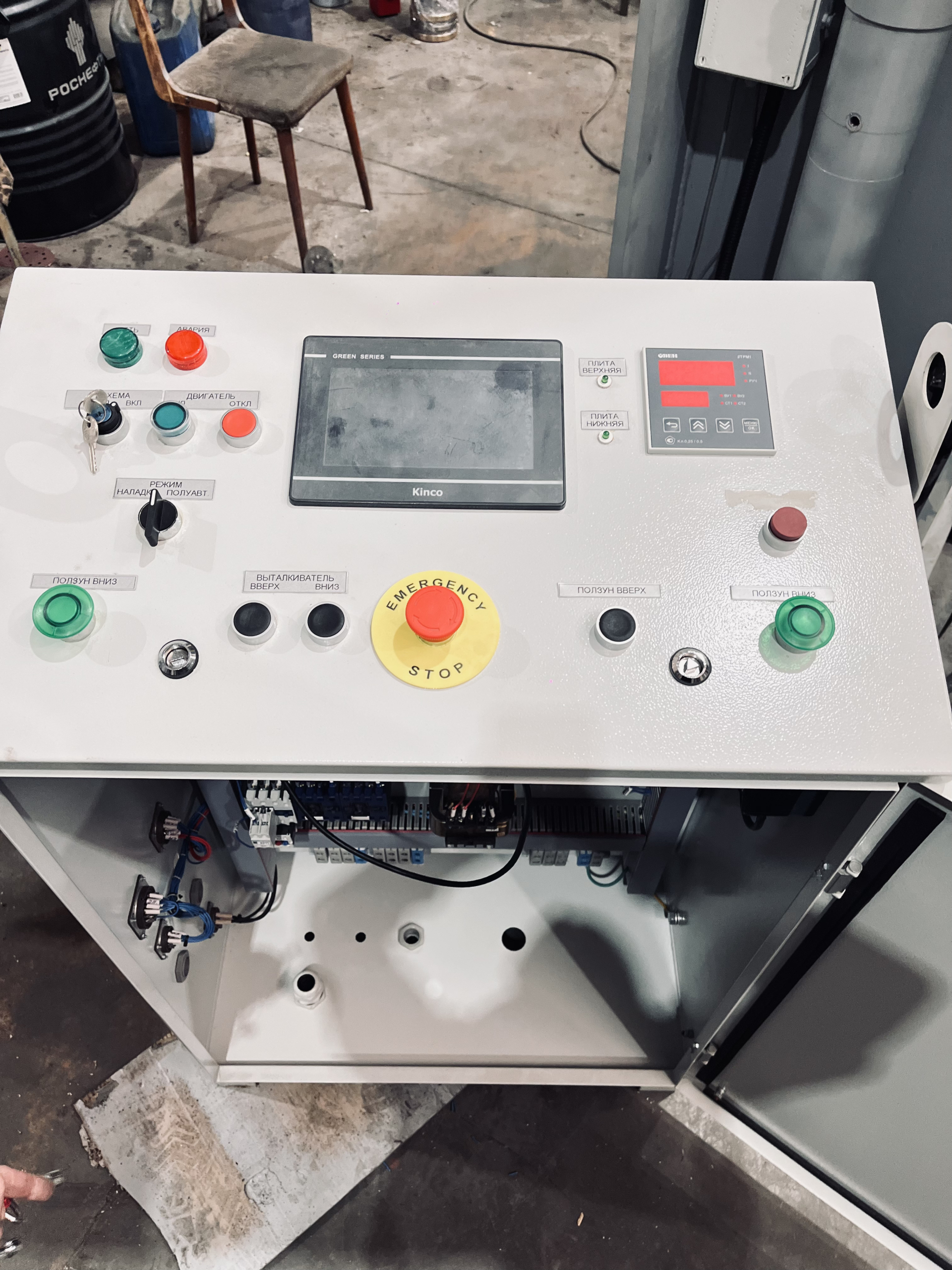

• Световые сигналы, индикаторы и органы управления прессом.

При изготовлении гидравлических прессов серий ДГ24хх, ДЕ24хх и других, используемых для прессования изделий из термореактивных пластмасс, Оренбургский завод прессовых машин использует современные шкафы управления. Они обеспечивают полную функциональную взаимозаменяемость с электрошкафами серии Ш9101, используемых ранее. Шкаф управления совместно с механизмами конечных выключателей обеспечивают циклограмму работы пресса.

Щит управления обеспечивает следующие режимы работы пресса:

• Наладка (ручная работа). В этом режиме пресс управляется кнопками ручного управления. Движение механизма продолжается при нажатии кнопок или до достижения ограничительных устройств. Этот режим позволяет отладить работу отдельных узлов пресса, выставить конечные выключатели, проводить профилактические работы по обслуживанию пресса.
• Полуавтоматическая работа. В этом режиме пресс запускается в работу на один цикл.
• Автоматическая работа. В этом режиме движения ползуна (ходы) осуществляются автоматически.
• Работа в комплексе. В этом режиме пресс запускается в работу в составе технологической линии и управляется внешними общими для линии устройствами.

Процесс работы может быть прямым или трансферным прессованием с автоматическим поддержанием заданной температуры матрицы и пуансона. Возможные варианты работы пресса в соответствии с технологическими требованиями:

• с выталкивателем или без него;
• отключение двигателя на время выдержки под давлением происходит автоматически при установке выдержки более 90 секунд;
• в режиме «без двигателя», отключение двигателя происходит сразу после достижения заданного давления независимо от значения выдержки;
• с подпрессовками или без них;
• с гидроаккумулятором или без него;
• с литьевой приставкой или с механизмом съема или с боковыми знаками или без них;
• с защитным экраном или без него;
• с блокировкой по аварии или без блокировки.

Блок выполняет функции подсчета и индикации числа ходов, самопроверку исправности элементов схемы и датчиков, показывает состояния оборудования (напряжение в схему подано; главный привод включен; давление подпрессовки, прессования, аккумулятора; режимы и варианты работы пресса; блокировку, аварию), обеспечивает цифровую индикацию количества сменных ходов механизма (сбрасываемое), суммарное количество рабочих ходов (несбрасываемое), текущую температуру, установки режимов, тип аварии, обеспечивает различные варианты защиты и блокировки.

Микропроцессорный контроллер, установленный в шкафу, позволяет регулировать температуру матрицы и пуансона в диапазоне от 10 до 600 °С (но не менее температуры окружающей среды), вводить временные интервалы для выдержки изделия под давлением, время работы механизмов, количество подпрессовок.

Шкаф предназначен для работы в условиях соответствующих УХЛ4 по ГОСТ 15150, в не взрывоопасной окружающей среде не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию, и соответствующей группам 1-3 по ГОСТ 24682. Степень защиты IP43 по ГОСТ 14254.

Питание электрооборудования пресса осуществляется через общий вводной выключатель от цеховой сети трехфазного переменного напряжения 380В, 50Гц. Питание цепей обогрева осуществляется переменным напряжением 220В, 50Гц. Мощность обогрева пресс-форм не более 12 кВт на каждую.

Наряду с типовыми моделями щитов возможно изготовление изделий по индивидуальным проектам. Электрический щит управления для гидравлического пресса может быть оборудован дополнительными узлами, обеспечивающими работу прессов с гидроподушками, без гидроподушек и с выталкивателями.

Качество, надежность и длительный срок эксплуатации шкафов гарантирован.
